電磁接触器（マグネットコンタクタ）
製品概要

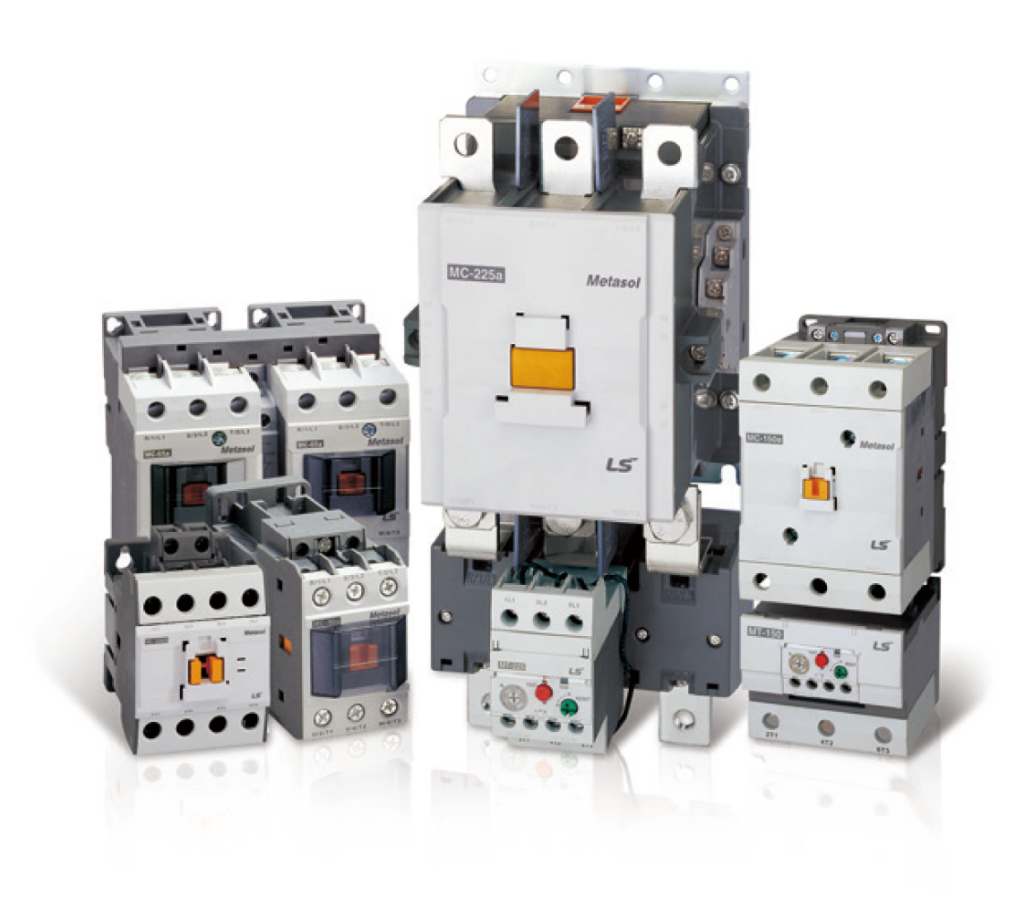

LS Electricの電磁接触器（マグネットコンタクタ）は、モーター制御および負荷開閉用途において広く採用されています。
IEC / UL規格対応（グローバル設備に対応）
小容量～大容量まで幅広く対応
モーター制御用途に最適（ポンプ・ファン・搬送設備など）
主な仕様
| 定格電流 | 6A～2650A |
| 定格電圧 | ～690V（最大絶縁1000V） |
| 負荷条件 | AC-1/AC-3 |
| 規格 | IEC60947/UL508 |
| 保護構造 | IP20（フィンガープルーフ） |
| 使用温度 | -5～＋55℃ |
| 取付方法 | DINレール／ねじ取付対応 |
製品ラインアップ
← 水平方向にスクロールできます →
| フレーム | 接触器 | 可逆形接触器 | サーマルリレー | 補助接点 | 端子カバー | サージ吸収 |
|---|---|---|---|---|---|---|
| 18AF | MC-6a | MC-6a/R | MT-12 | UA-1 UA-2 UA-4 |
AP-18 AP/T-6 |
US-1 US-2 US-3 US-4 US-5 US-6 US-11 US-12 US-13 US-14 US-22 |
| MC-9a | MC-9a/R | |||||
| MC-12a | MC-12a/R | |||||
| MC-18a | MC-18a/R | |||||
| 22AF | MC-9b | MC-9b/R | MT-32 | AP-22 AP/T-9 |
||
| MC-12b | MC-12b/R | |||||
| MC-18b | MC-18b/R | |||||
| MC-22b | MC-22b/R | |||||
| 40AF | MC-32a | MC-32a/R | AP-40 AP/T-32 |
|||
| MC-40a | MC-40a/R | |||||
| 65AF | MC-50a | MC-50a/R | MT-63 | AP-65 AP/T-50 |
||
| MC-65a | MC-65a/R | |||||
| 100AF | MC-75a | MC-75a/R | MT-95 | AP-100 AP/T-75 |
||
| MC-85a | MC-85a/R | |||||
| MC-100a | MC-100a/R | |||||
| 150AF | MC-130a | MC-130a/R | MT-150 | AP-150 AP/T-130 |
||
| MC-150a | MC-150a/R | |||||
| 225AF | MC-185a | MC-185a/R | MT-225 | AU-100 AU-100E |
AP-220 AP/T-185 |
AS-1、AS-2 AS-3、AS-4 AS-5、AS-6 AS-11、AS-12 AS-13、AS-14 |
| MC-225a | MC-225a/R | |||||
| 400AF | MC-265a | MC-265a/R | MT-400 | AP-400 AP/T-265 |
||
| MC-330a | MC-330a/R | |||||
| MC-400a | MC-400a/R | |||||
| 800AF | MC-500a | MC-500a/R | MT-800 | AP-800 AP/T-500 |
||
| MC-630a | MC-630a/R | |||||
| MC-800a | MC-800a/R | |||||
| 1260AF | MC-1260a | - | - | - | - | |
| 2650AF | MC-1400a | - | - | - | - | |
| MC-1700a | - | - | - | - | ||
| MC-2100a | - | - | - | - | ||
| MC-2650a | - | - | - | - |
※詳細な仕様および上記以外のラインアップにつきましてはカタログをご参照下さい。
型式構成
| 電磁接触器 | 形名 | 非可逆・可逆 | コイル電圧 | 補助接点 |
| MC- | 6a～2650a | 非可逆 ＞ 空白 可逆 ＞ /R | カタログ参照 | カタログ参照 |
| サーマルリレー | 形名 | サーマル素子数 | サーマル電流値 |
| MT- | 12～800 | 2素子 ＞ /2H 3素子 ＞ /3H 欠相形 ＞ /3K 遅動形 ＞ /3D | カタログ参照 |
| 補助接点 | □ | 接点構成 |
| UA-□ AU-□ | カタログ参照 | カタログ参照 |
| 端子カバー | カバー種類 | □ |
| AP | 一般 ＞ -□ 透明 ＞ /T-□ | カタログ参照 |
| サージ吸収 | □ |
| US-□ AS-□ | カタログ参照 |
※ ご注意
電磁開閉器として使用する場合、セット品はございません。
電磁接触器とサーマルリレーを個別にご手配ください。
使用上の注意事項
- 湿気や振動のない場所に取り付けてください。
- 標準的な取付方向は垂直ですが、30°以内であれば傾けて取り付けることも可能です。
- 横向き（水平方向）に取り付けることも可能ですが、標準状態と比べて寿命が低下する場合があります。
- ご使用前に、定格電流・定格電圧・周波数が使用条件と一致していることをご確認ください。
- 2個以上を接続して使用する場合は、密着させず、適切な間隔をあけて取り付けてください。
| 適用規格 | IEC/EN 60947-1, IEC/EN 60947-4-1, UL508, K60947 |
| 収得規格及び認証 | CE, UL, CCC |
| 定格絶縁電圧 (Ui) | 1000V (6A〜22A: 690V, 32A〜800A: 1000V) |
| 定格インパルス耐電圧 (Uimp) | 8kV (6A〜22A: 6kV, 32A〜800A: 8kV) |
| 保護等級 | IP20 (IEC60529 基準) |
