太陽光発電システム接続箱
DC1000V 1500V対応可能
![太陽光発電システム接続箱](https://ls-electric.nihondensho.com/wp-content/uploads/2021/08/image241.png)
ラインナップ
NO | 電圧 | CH | 型式 | サイズ(W x H x D) | Door open |
---|---|---|---|---|---|
1 | DC1000V | 16CH | LSPV-DC10-16FP-LWN | 530 x 630 x 255 | 左右タイプ |
2 | 20CH | LSPV-DC10-20FP-LWN | 530 x 630 x 255 | 左右タイプ | |
3 | DC1500V | 12CH | LSPV-DC15-12FP-UWN | 730 x 530 x 255 | 上下タイプ |
4 | 12CH | LSPV-DC15-12FP-LWN | 530 x 730 x 255 | 左右タイプ | |
5 | 16CH | LSPV-DC15-16FP-LWN | 630 x 830 x 285 | 左右タイプ | |
6 | 20CH | LSPV-DC15-20FP-LWN | 630 x 830 x 285 | 左右タイプ |
参考外形図面
DC1500V 16CH
![DC1500V 16CH](https://ls-electric.nihondensho.com/wp-content/uploads/2021/08/image250.png)

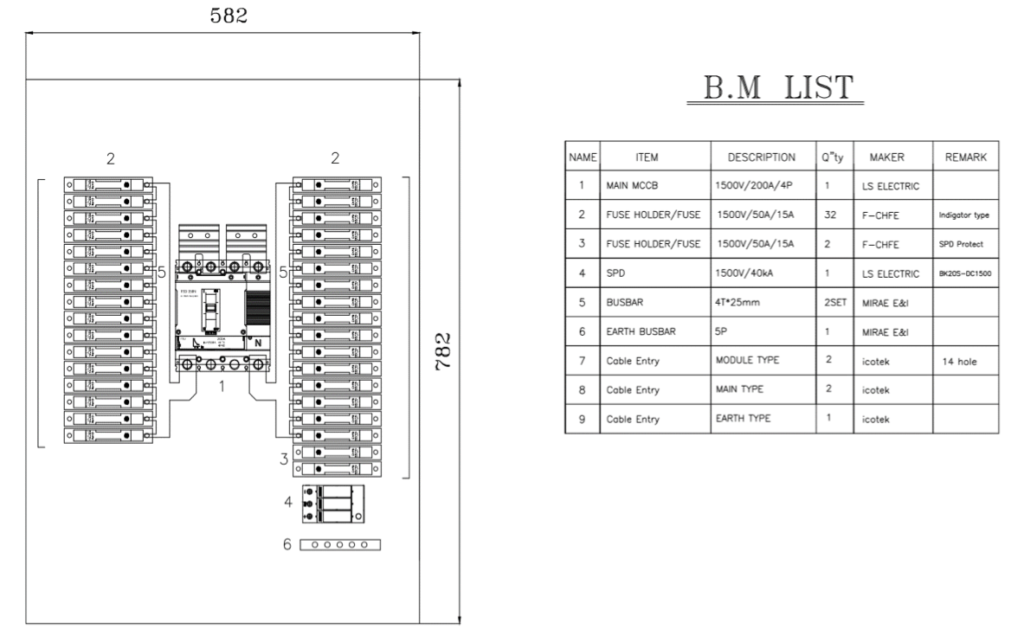

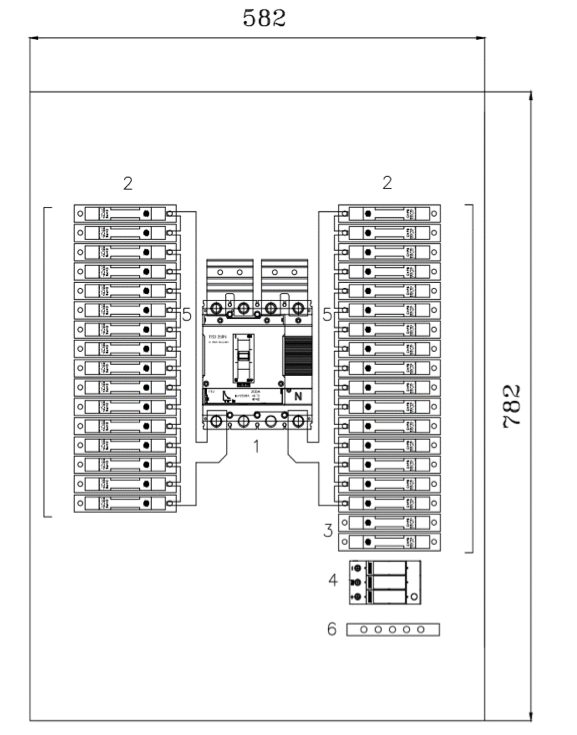

機器構成例
DC1500V 16CH
![DC1500V 16CH](https://ls-electric.nihondensho.com/wp-content/uploads/2021/08/image253.png)
保護等級試験
![太陽光発電システム接続箱 保護等級試験](https://ls-electric.nihondensho.com/wp-content/uploads/2021/08/image255.png)
